本设备适用于中药、植物、动物、食品、饮料、化工等行业的常压、微压、水煎、温浸、热回流、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。采用动态提取，时间短，效率高；本设备采用电加热方式，自动化程度高，罐内配备CIP清洗头，符合GMP医药标准，本设备主要适用于高校、研究所和企事业单位实验室研发及中小试生产线。

设备特征及技术参数

型号OP-TQ-10/500，提取罐有效容积为10-500升

机组装置选材优良，具效率高，操作方便，自动化程度高等优点

电加热（蒸汽加热）,电源380V，加热介质导热油

罐内常压, 提取温度≤100℃

可以实现提取温度的控制及显示等

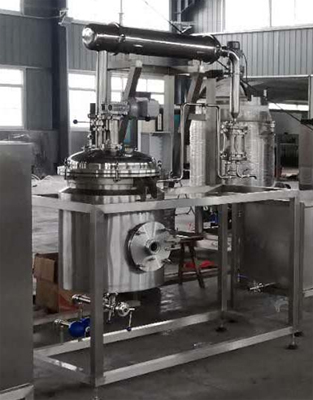

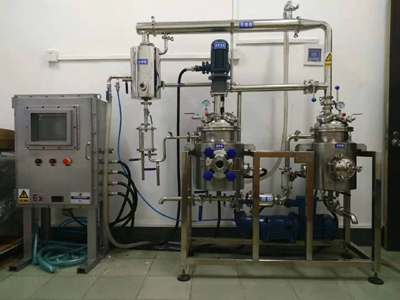

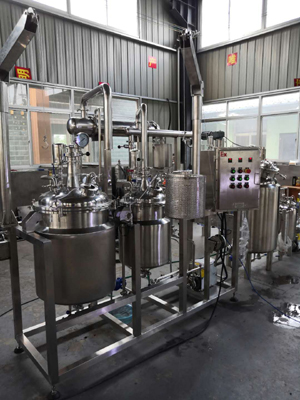

主要配件：提取罐、冷凝器、冷却器、油水分离器、进料口、加热器、温度控制器、出料阀、机架、安全阀、控制柜、阀门、管接件等

侧部开口、易清洗,手动排渣口

内外焊缝抛光300目，三层保温,优质SUS304材质，2B不锈钢板材

主要配件及详细说明

提取罐：采用优质304材质，三层保温，可以实现提取温度控制及显示、在线监测等，夹层内设计压力0.3-0.4Mpa，罐内设计压力0.09Mpa，浆式搅拌，投料口和CIP清洗头，侧面可以打开清洗。

冷凝器：采用优质304材质列管式 冷却器：采用优质304材质盘管式

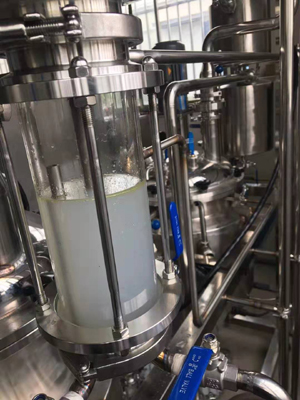

油水分离装置：专用油水分离器,罐体容积约为10L,分离器玻璃材质

控制柜: 采用优质304材质, 物料提取温度控制及显示,夹套温度的控制与显示,所有泵启动与停止.
